脱水筛又称高频脱水筛,通过激振力改变了矿浆表面的水张力,浆水透过筛网成为筛下物,而微细物料被筛网阻隔形成滤层受振动力影响向前运动排出。脱水筛主要用于选矿行业的尾矿脱水、水洗石英砂脱水和陶瓷泥浆脱水,以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介和脱泥。
不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。
1、采用防水专用电机,双电机驱动自同步技术,实现快速脱水效果;
2、投资小、操作简单、占地面积小、省钱、无需打地基、无需搬运材料;
3、设计的频率、振幅、低耗动力源,适合各种脱水需求的24小时连续干排作业;
4、电机梁采用特殊材料制成,坚固耐用,支撑性能好,承载能力大,稳定性强。

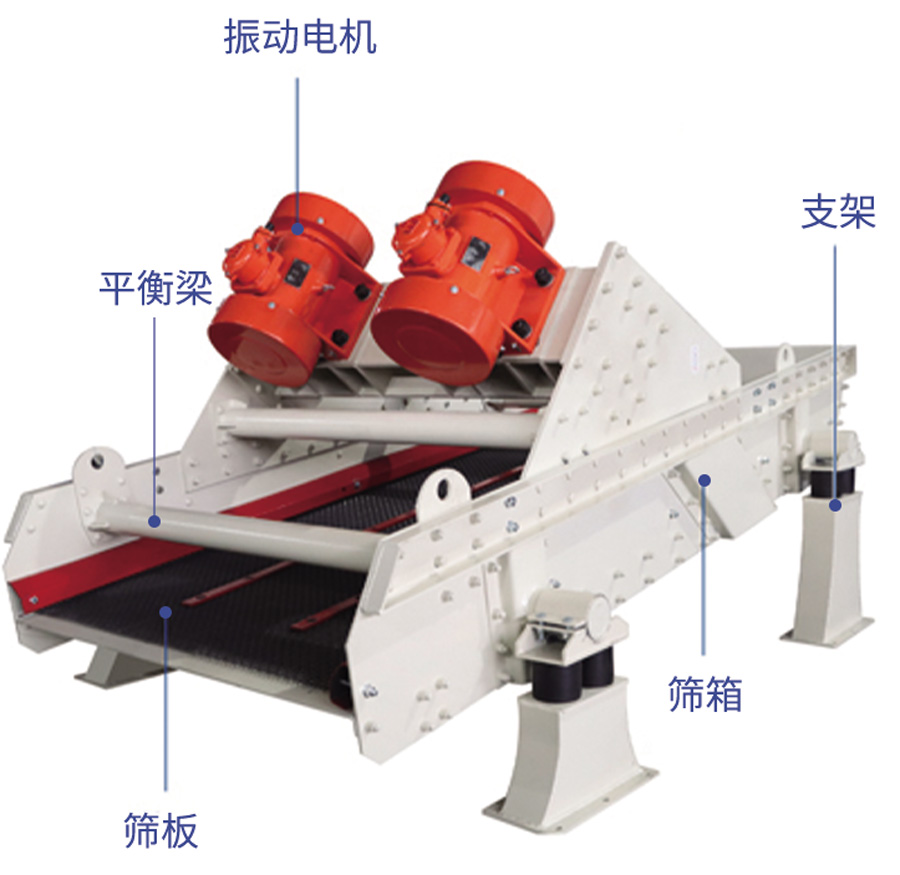

脱水筛由筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等部件组成。
振动器主要由轴承座,滚动轴承,主偏心块、付主偏心块、轴、注油装置和防护罩等组成。调节主、付主偏心块夹角可以改变激振力的大小。
筛箱由筛框、筛面及筛面固定装置等组成。
筛框为整体空间金属结构件。主要由侧板、上横梁和下横梁组、支承装置座、侧板内外加强板、纵梁角钢等构成。
筛面:筛面采用聚氨酯弹性板块式筛面,筛孔根据用户需要确定,筛面外形尺寸通用。
胶带联轴器:振动器与电动机之间采用胶带联轴器联接,对电机起隔振作用。联轴器由两个半联轴器和胶带组成,两个半联轴器通过压板和螺栓与胶带联接成一个整体。
支承装置:本筛通过四组支承装置与基础联接。支承装置主要由上座、螺旋弹簧及底座组成。

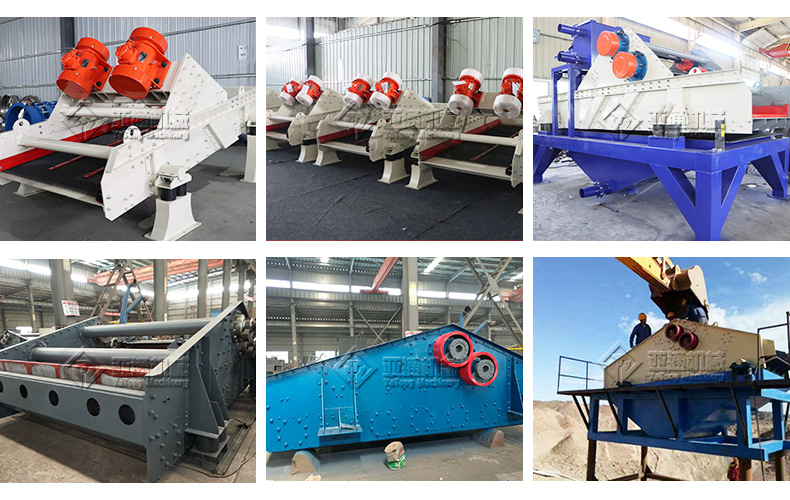

真实案例实拍、带您看通达行业历程,每一个案例、都承载着我们的精彩与成长,是客户对我们的信赖,也是我们实力的展示、能力的诠释。
