圆振筛由筛体、筛板、减震弹簧、支腿、激振器、电机、联轴器等组成,激振器固定在筛体上,电机通过联轴器与激振器连接,筛体通过弹簧放置在支腿上,电机通电带动激
振器转动产生激振力,筛箱在激振器的作用下做近似圆形的振动轨迹。对于圆振筛来说,筛网是主要易损件。根据物料品种和用户要求,可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。该系列圆振筛的筛箱运动轨迹为圆形,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
圆振筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
1、处理能力大,筛分效率高;
2、筛机采用橡胶弹簧减振,与金属弹簧比,噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小;
3、振动器采用轴承稀油润滑,外置式块偏心结构,激振力大,轴承负荷小,运转温度低,寿命长;
4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长;
5、电机与激振器联接采用挠性联轴器,使用寿命长,对电机冲击小。
圆振筛主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。
振动筛具有长方形的筛面,安装在筛箱上。筛箱及筛面在振动器的作用下,产生圆形或椭圆形轨迹的震动。由于筛面的振动是筛面上的物料层松散并离开筛面抛起,使细粒能透过料层下落并通过筛孔排出,并将卡在筛孔的颗粒振出,除产生筛分作用外还能推动物料向前运动。

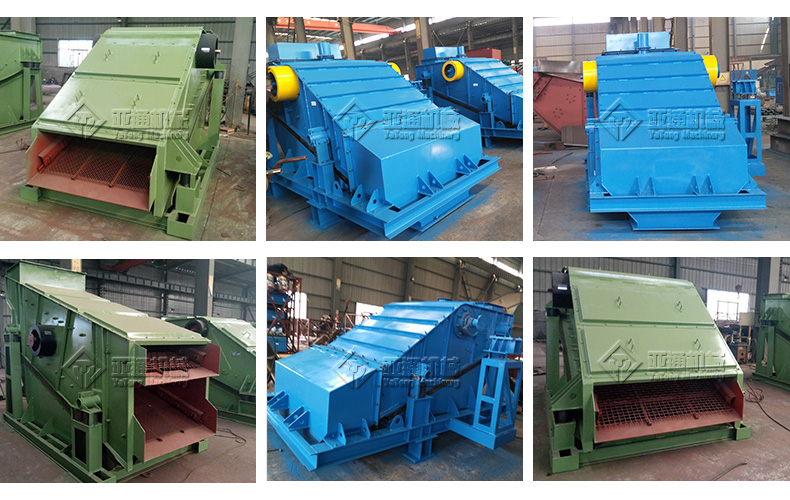

真实案例实拍、带您看通达行业历程,每一个案例、都承载着我们的精彩与成长,是客户对我们的信赖,也是我们实力的展示、能力的诠释。
