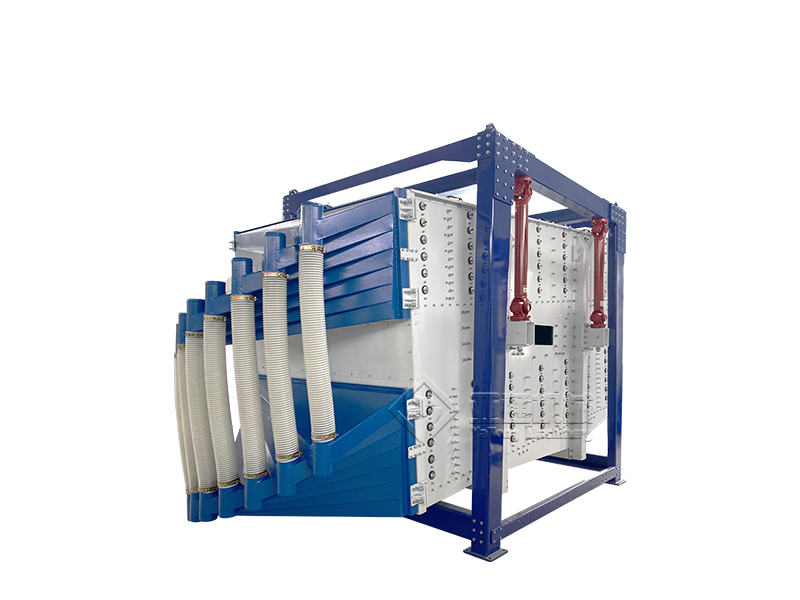

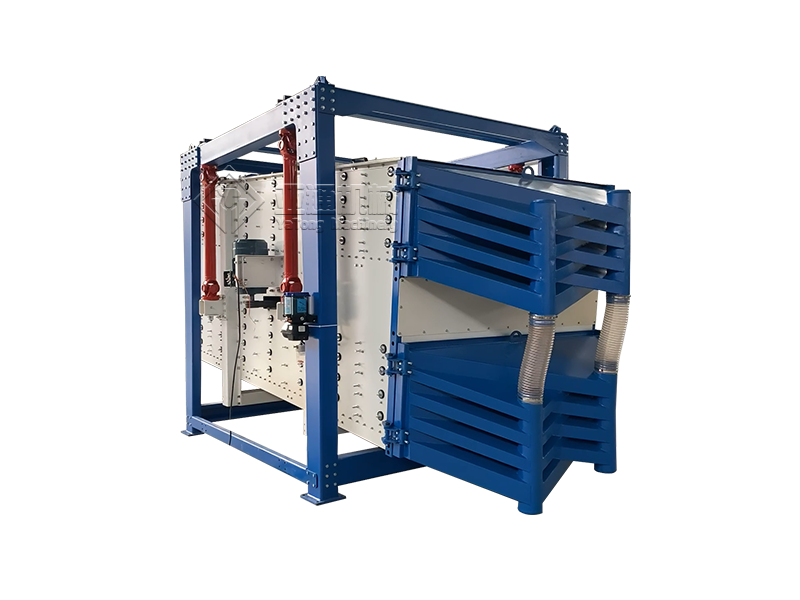

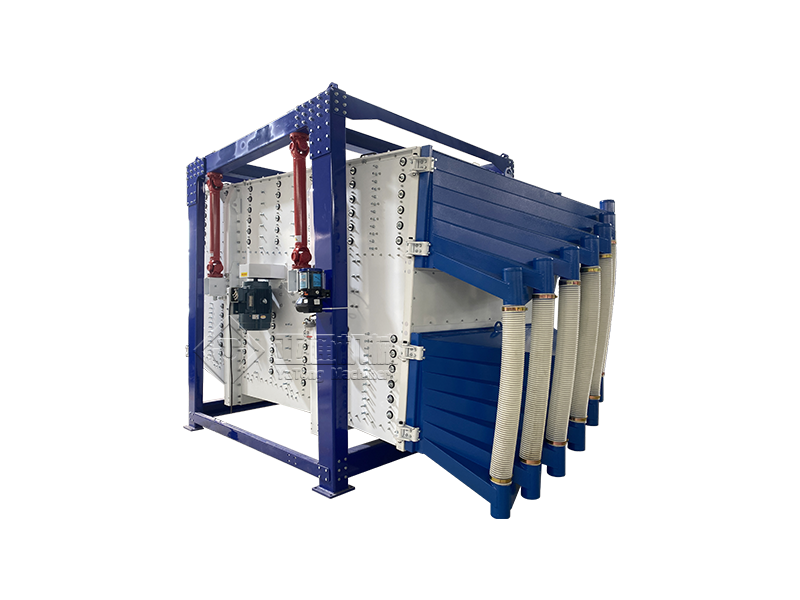

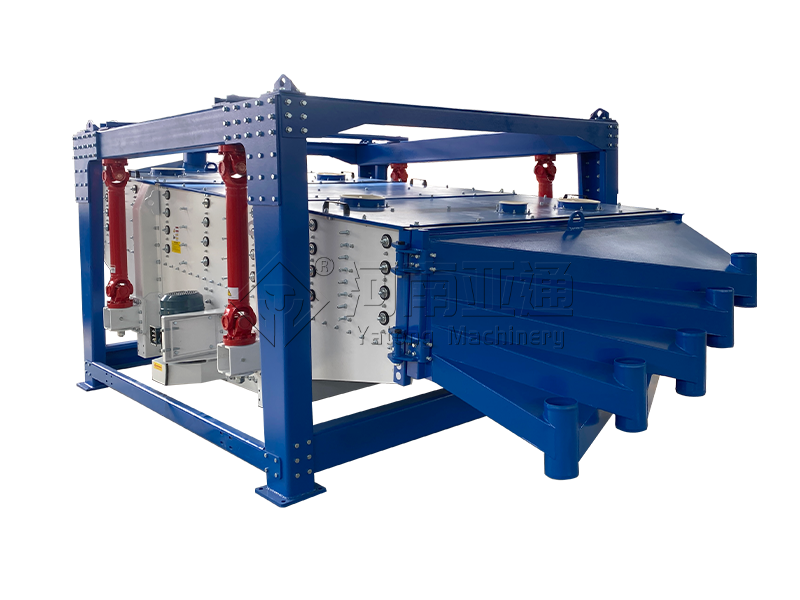

方形摇摆筛

方形摇摆筛

所属分类:精细筛分
产品优势:具有筛分效率高、使用寿命长、筛网不易变形破损、更换方便、耗能低、噪音小、维护少、环保节能等特点。
应用范围:广泛应用于选矿、冶金、建材、化工、制药、食品、塑料、橡胶、饲料、化肥、糖盐业、锂 电、新能源等。
60s急速响应 30min答复 24h免费定制方案

方形摇摆筛机型:

方形摇摆筛介绍:

方形摇摆筛是满足大产量、高精度需求的用户而研发设计的一种高效筛分设备。方形摇摆筛适用于含水量<1,140目以内,不易结团的颗粒和粉末物料的精确筛分。

方形摇摆筛工作原理:

从筛机摇动体即筛箱运动轨迹来看,方型摇摆筛又称弧形筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据方形摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,从而完成筛分工作。

方形摇摆筛产品特点:

(1)独有的多层分级设计,一台抵多台,产量翻倍;

(2)柔性筛分,物料运行轨迹长,筛分精度高,易于流水线作业;

(3)自清网效果好,每层筛网均有高弹硅胶球,不易堵网;

(4)筛网利用率高,更换快捷,寿命长,破损可修补;

(5)全封闭无粉尘,噪音低,环保节能。

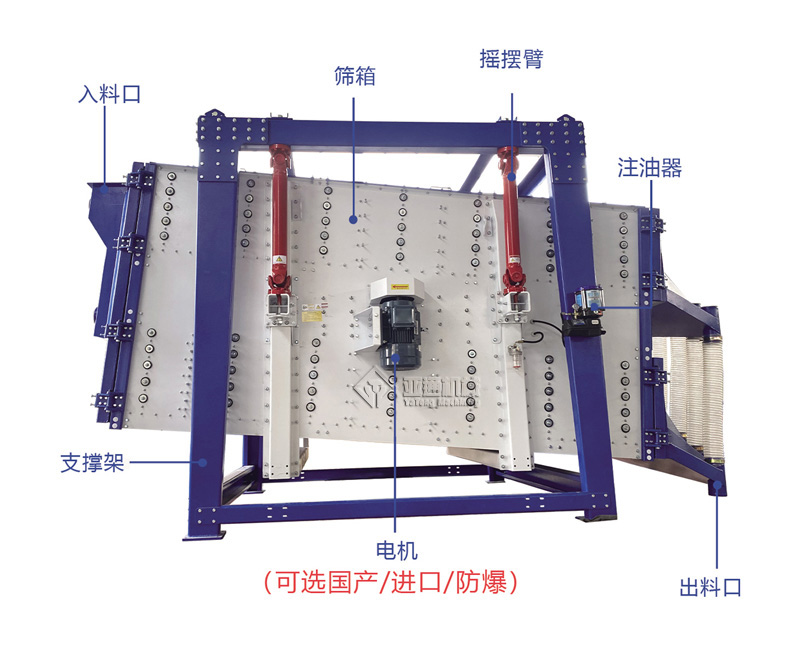

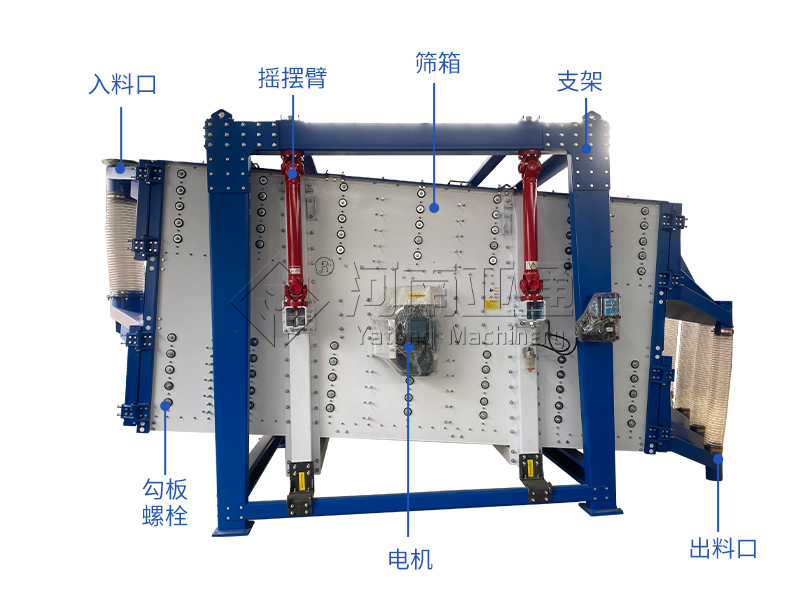

方形摇摆筛结构组成:

1714965128404638

方形摇摆筛主要由入料口、观察孔、筛框、筛网、筛箱、自清理系统、激振器、支架、出料口、电机等组成。

支架:用于支撑整个筛机,具有稳定性和牢固性。

筛箱:由不同厚度的钢板制成,内部安装筛网和托球板。

筛网:筛网和筛箱通过勾板和夹具连接在一起,根据不同的筛分要求可以选择不同目数的筛网。

电机:通电后为整台机器提供运行动力,使筛机产生摇摆运动。

自动清理系统:弹跳球和托球板组成,通过弹跳解决物料堵孔问题。

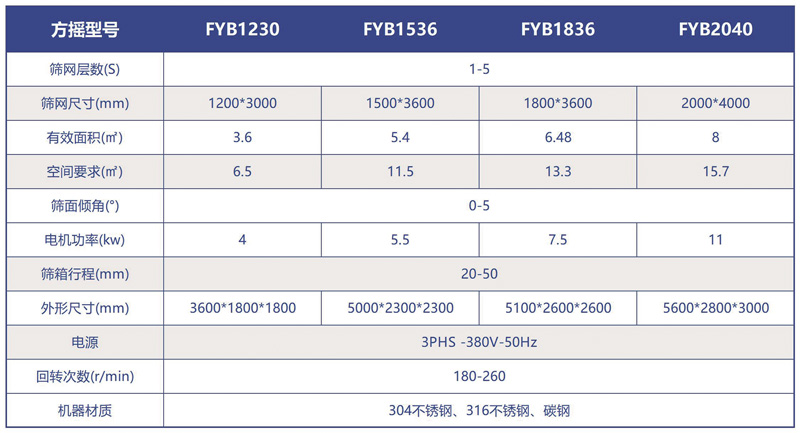

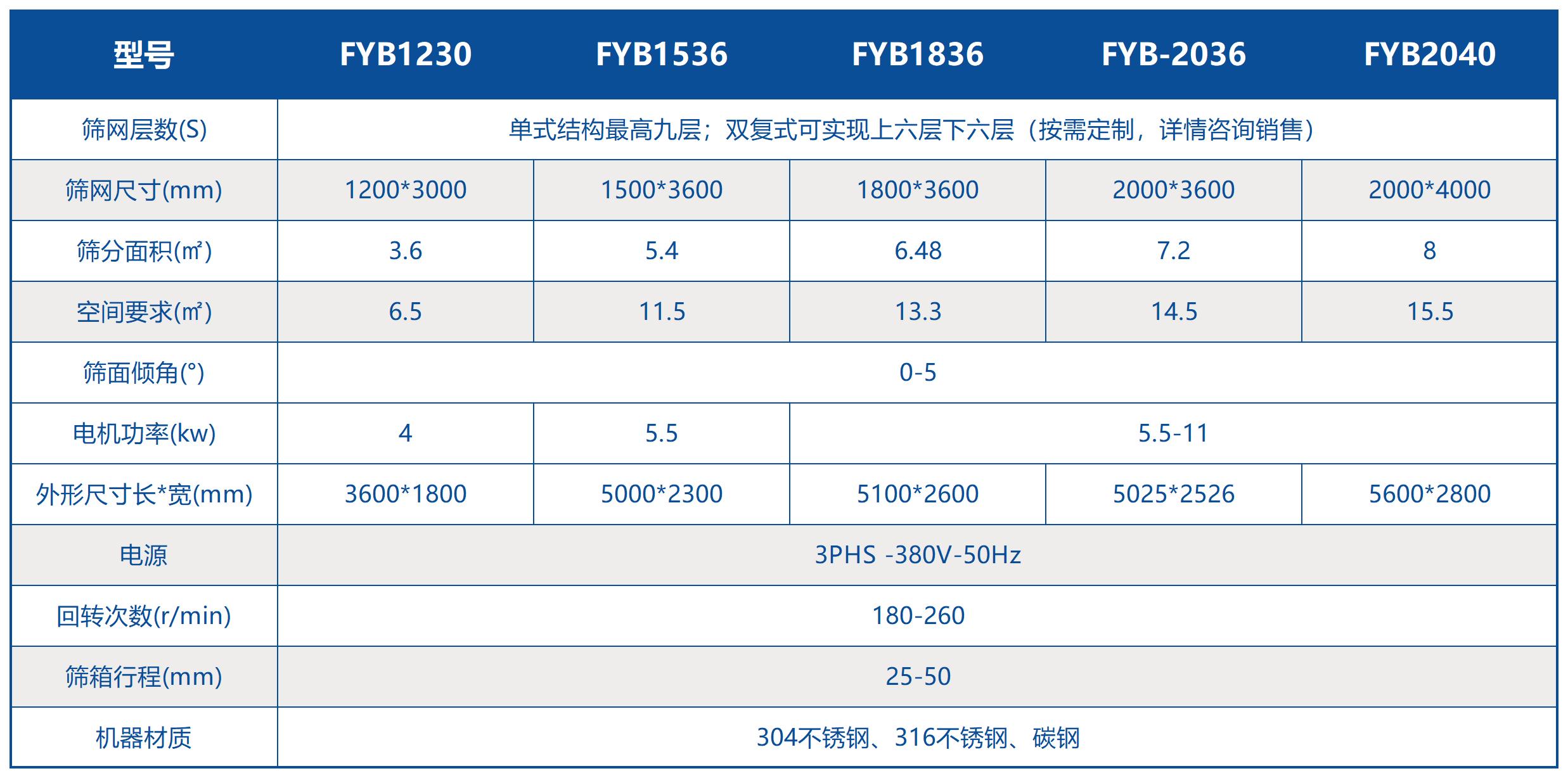

方形摇摆筛技术参数:

方形摇摆筛技术参数

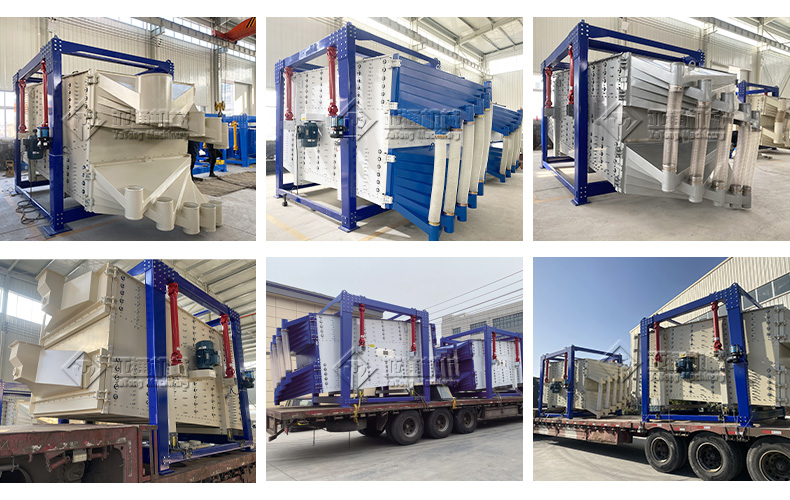

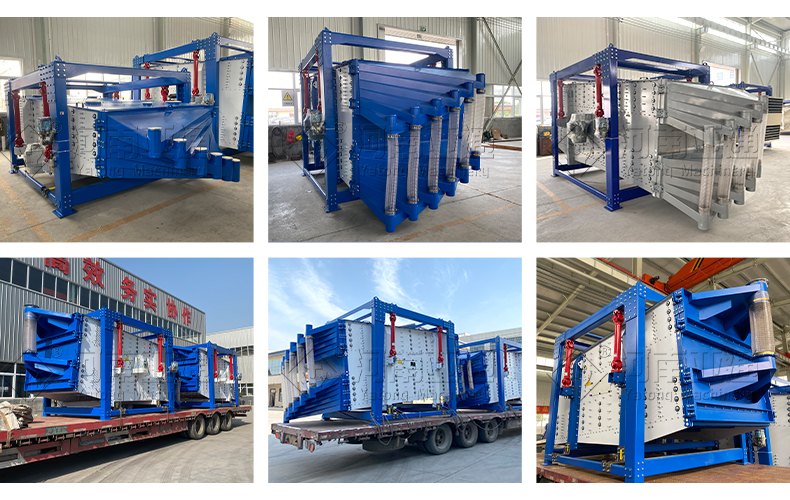

方形摇摆筛产品实拍:

产品实拍---副本
