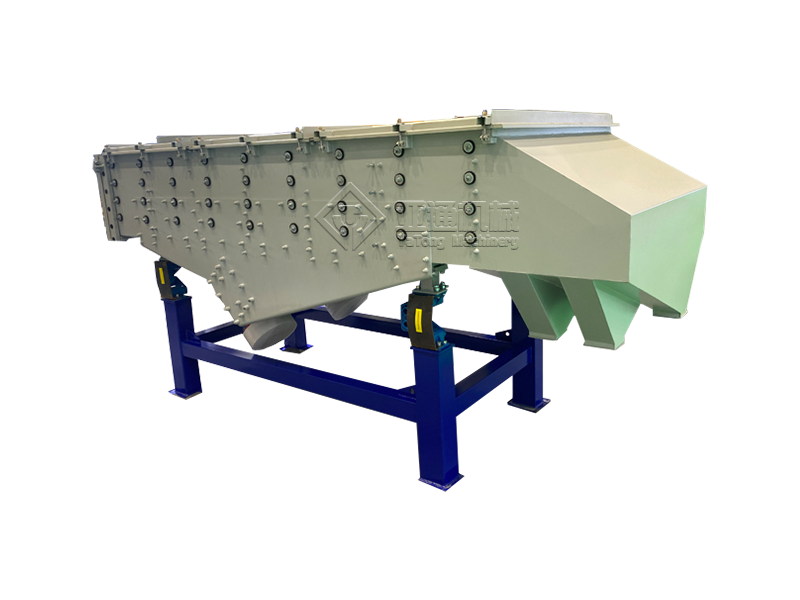

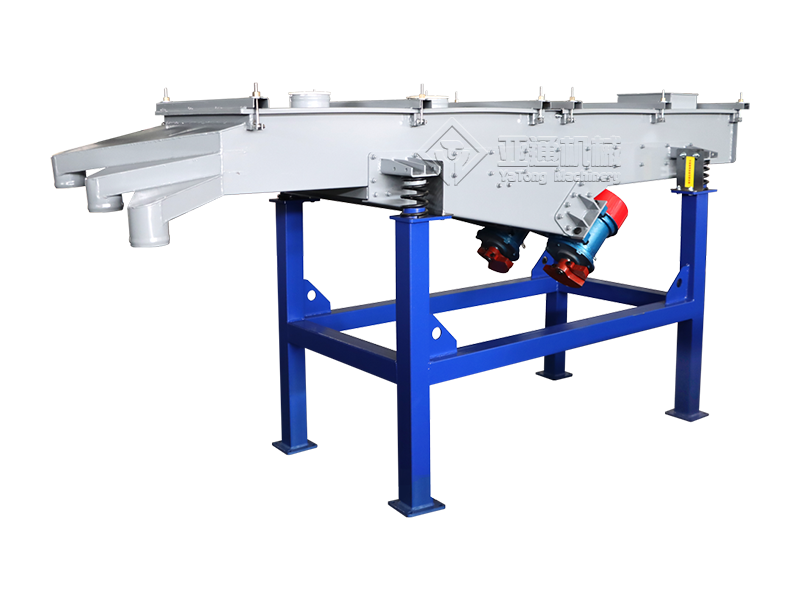

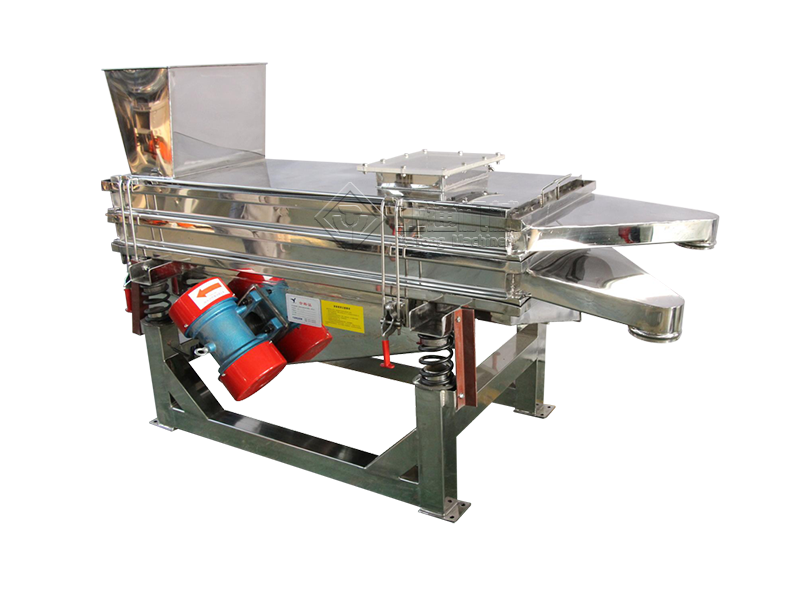

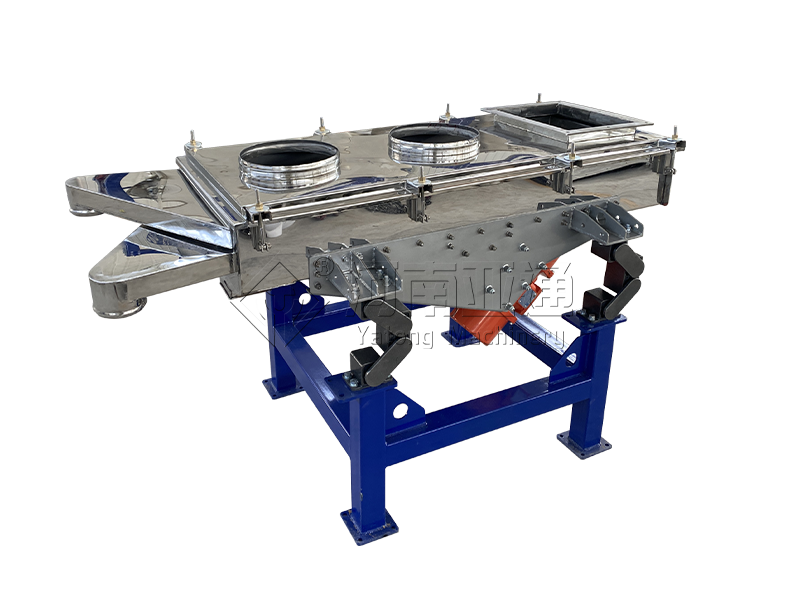

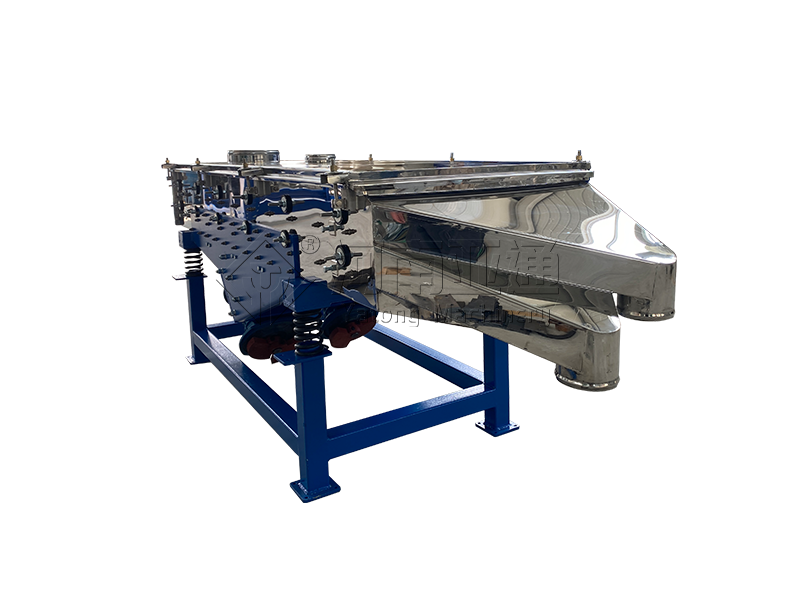

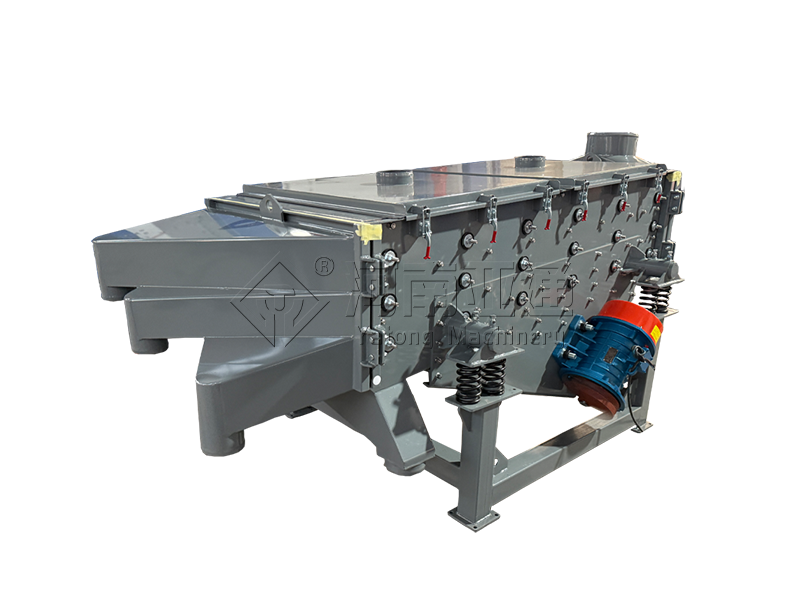

直线振动筛(直线筛)利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。
直线振动筛是双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分,给料粒度不大于10mm。
(1)全封闭结构,无粉尘溢散,防止污染的同时还可降低噪音;
(2)一般单台设计为1-5层不等,自动化排料,更适合于24小时流水线作业;
(3)耗能低、产量大、结构简单、维护方便、维修概率相对较低;
(4)筛网更换简单,多种筛网材质(碳钢、不锈钢、尼龙、特种龙、PP网);
(5)采用角度可调控的激振源,筛的干净;可多层设计,筛分量大;可负压抽空,环境卫生;
(6)对粉状、颗粒状物料的筛选和分级,有独特的效果。

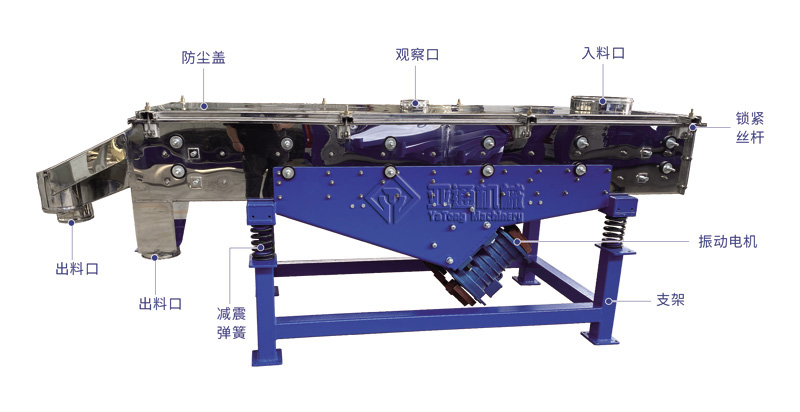

直线筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分;
筛框:可选不锈钢、碳钢或木头材质,主要用来保持筛网平整,达到正常筛分;
筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网;
电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天,必须反复
紧固,以免松动造成事故;
减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面;
支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面
的槽钢应相互平行。

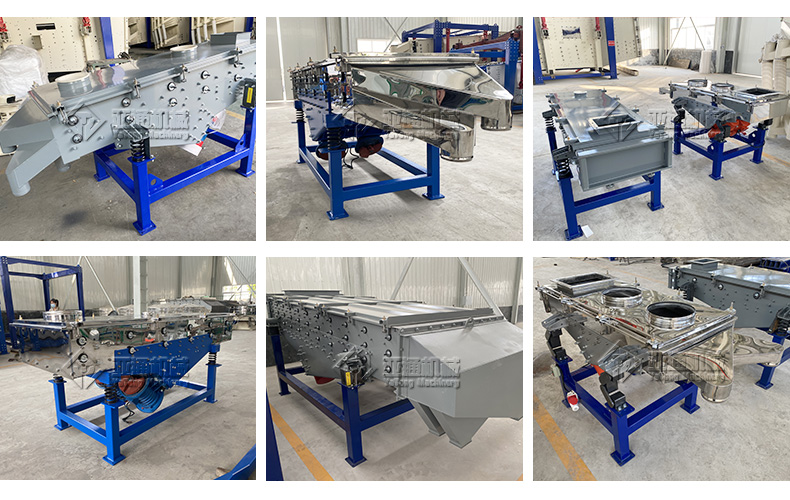

真实案例实拍、带您看通达行业历程,每一个案例、都承载着我们的精彩与成长,是客户对我们的信赖,也是我们实力的展示、能力的诠释。
