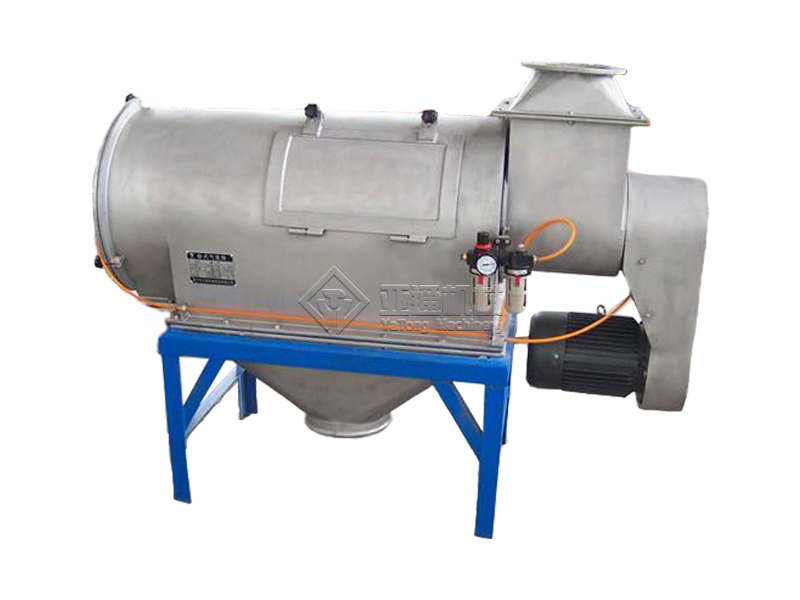

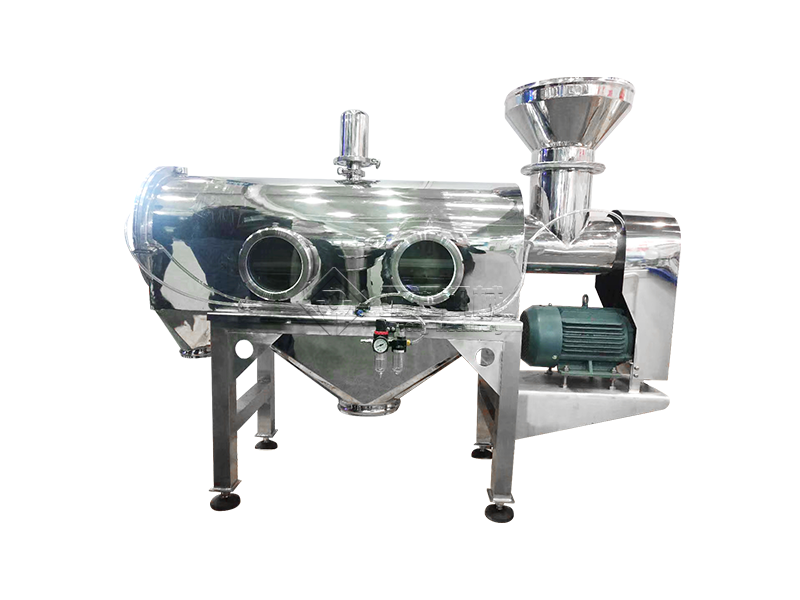

卧式气流筛由于形状为横卧状,所以也叫卧式气旋筛,筛网为圆筒状,置于机体内,物料通过螺旋输送系统后与气流混合、雾化进入网筒内,通过网筒内风轮叶片使物料同时受到离心力和旋风推进力,从而使物料喷射过网,过网的物料从细料排出口排出,不能过网的物料沿筒壁从粗料排出口排出,达到快速分离的目的。
卧式气流筛主要适用于各种淀粉、木糖醇、灵芝粉、麦芽粉、咖啡粉、调味品、食品添加剂、中药粉、珍珠岩、硅微粉、活性炭、聚乙烯粉、灭火剂、颜料、花粉、蔬菜粉、蛋粉、奶粉、苏打粉、香精等各种粉末类物料。
物料从进料口进入,经螺旋输送进入筛箱,受风轮叶片的影响,物料在筛箱内不断的推进,产生离心力悬浮,在悬浮同时物料颗粒之间分离形成独立个体,受到旋风的作用喷射过网,细料通过筛网落入成品仓,粗料继续向前,在粗料口流出,从而达到理想的筛分效果。
1、质量可靠,可连续作业,安装简单,操作维护简单方便;
2、筛分效率高,透筛率可达85-95%,产量大,较之普通振动筛可提高5-10倍甚至更高;
3、细度准确,无超径混级现象;
4、结构封闭,无粉尘溢散,噪音小、耗电少,不污染环境;
5、筛网立装不荷重,使用寿命更长,换网更简单;

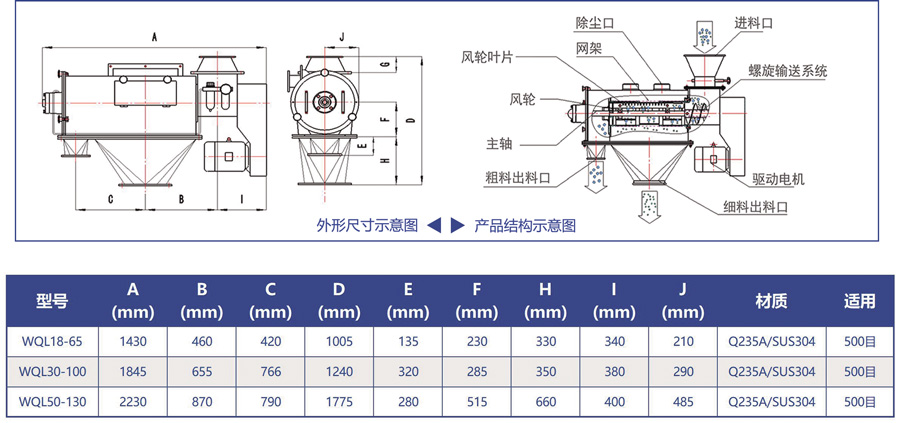

卧式气流筛由进料口、驱动电机、螺旋输送系统、除尘口、网架、主轴、风轮、风轮叶片、细出料口、粗出料口等组成。
进料口、粗出料口、细出料口:负责物料的投喂和排出;
驱动电机:为螺旋输送系统和风轮叶片等提供动力;
螺旋输送系统:将投入的物料输送进入筛箱;
除尘口:方便筛箱内过多粉尘的释放,同时也缓解筛箱内的高压状态,保证运行安全;
主轴、风轮、风轮叶片:产生风力,吹散物料;
网架:筛分拦截,细物料进入收集夹层,粗物料继续前进。
