拍击筛介绍：

拍击筛又叫做拍击式振动筛，是检测物料粒度的实验室设备，主要由底座、筛具与传动机构等组

成。可筛分多种特性物料，适用于普通磨料粒度组成检查、超硬材料生产分级及粒度组成检查，尤其

适用于金刚石微粉、超硬材料行业生产分级工序，高强度、大频率地反复使用。

拍击筛工作原理：

动力采用Y系列三相异步电动机驱动，动力通过联轴器的传递，带动蜗轮、蜗杆变速机构运动，分别使转动立轴和凸轮轴转动，引起筛子的水平圆运动，同时驱动顶杆升降推动拍击锤的拍击。物料受力在筛网面上产生圆运动轨迹，同时受拍击重锤的击打力产生跳跃、翻滚，根据筛孔大小完成透筛过程，达到检验、分级目的。

拍击筛产品特点：

（1）体积小、重量轻、结构成熟，寿命长 。

（2）筛分效率高、不堵塞筛面、传动精确、转速比精准。

（3）转动部分采用标准件轴承，不易磨损，更换简单，成本低，大大降低了维修难度和成本。

（4）采用的传动方式不需加油，降低了维护成本和保护了环境，对生产环境要求洁净十分有利。

（5）设备带有定时装置，用户可调节使用时间，开机后到时自动停机。

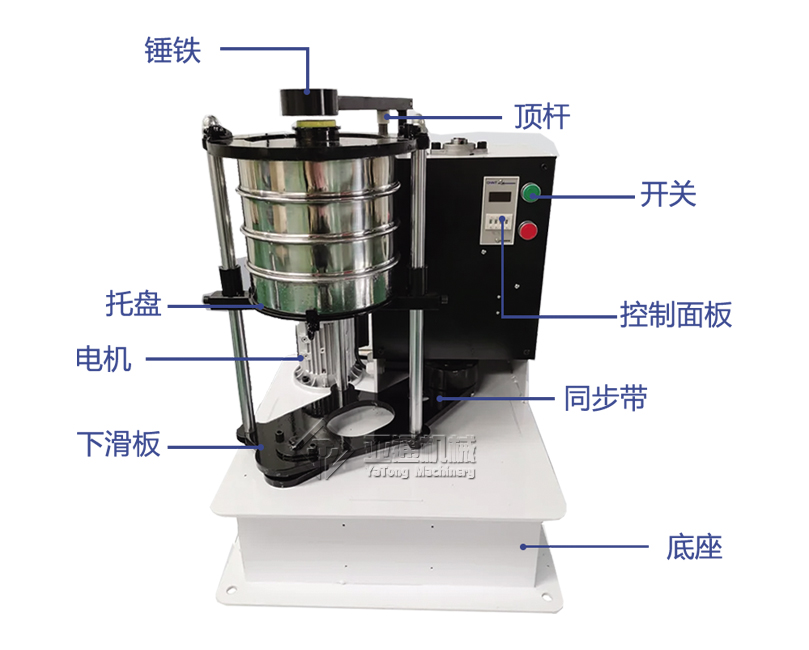

拍击筛结构组成：

拍击筛（拍击式标准振筛机）又称拍击式振动筛是实验室的常用检测仪器之一，结构主要由机座、筛具与传动机构等部分组成。拍击筛（拍击式标准振筛机）可配备配套夹具，即可装夹ф200标准筛，又可夹装ф75、ф100套筛，装夹方便灵活，夹紧牢固，并能自动停机。

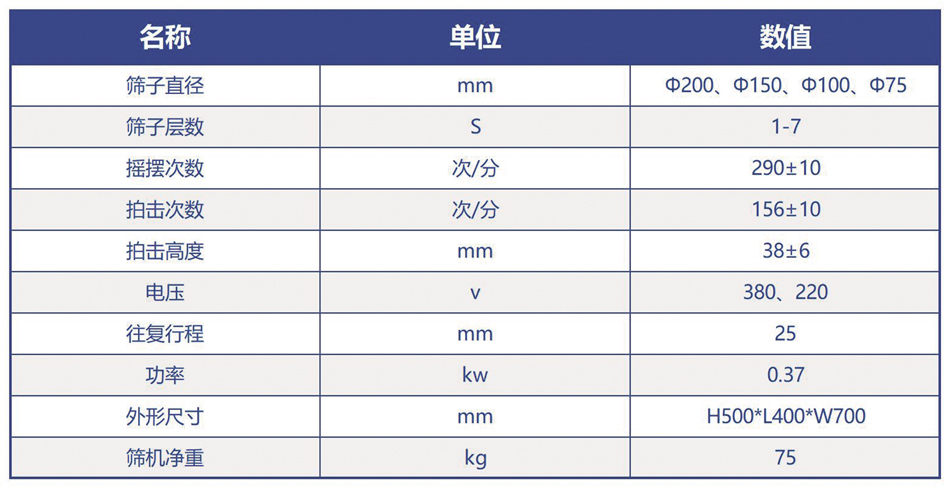

拍击筛技术参数：

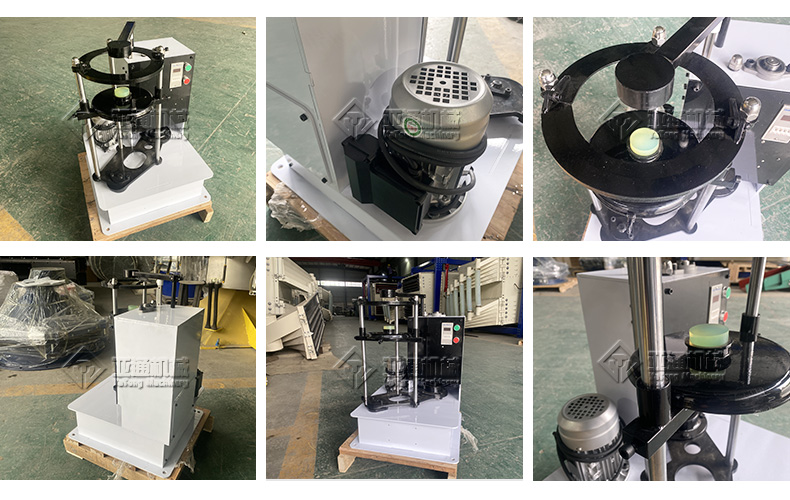

拍击筛产品实拍：
